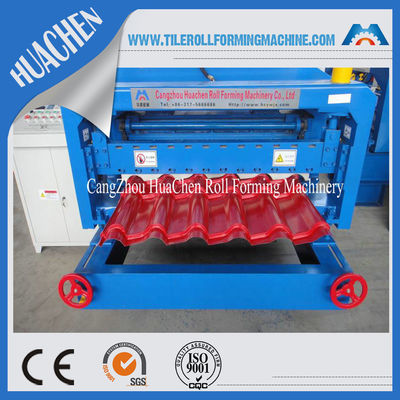

7.5 Kw معدات درفلة الصفائح المعدنية المموجة بسرعة تشكيل 4-8 م / دقيقة

7.5 Kw معدات درفلة الصفائح المعدنية المموجة بسرعة تشكيل 4-8 م / دقيقة

تفصيل سريع:
الآلة مخصصة للتشكيل المستمر والضغط على البلاط في سلسلة من ملف تعريف المنتج.يمكن ضبط الطول أو عدم تحديده وعمق كل خطوة من 10 إلى 30 ملم قابل للتعديل.
يتكون خط تشكيل لفة قرميد التسقيف هذا من آلة تفكيك لفافة من نوع رأس واحد هيدروليكي ، وآلة تشكيل بالدلفنة الرئيسية ، وآلة تشكيل بلاط هيدروليكي ، وآلة قطع أوتوماتيكية هيدروليكية ، وطاولة نفاد المنتجات ، وخزانة تحكم أوتوماتيكية PLC.
تكوين الآلة
آلة تشكيل بالدلفنة الرئيسية ........................... 1 وحدة
نظام القطع …………………………………… ..… .. 1 وحدة
نظام الضغط …………………………………… .. 1 وحدة
جهاز فك اللف يدويًا ………………………………………………؛ 1 وحدة
لوحة تحكم ……………………………………………… .. 1 وحدة
محطة هيدروليكية ……………………………………… 1 وحدة
جدول إخراج يدوي ………………………… ………………… .2 وحدة
أدوات احتياطية …………………………………………… .. صندوق واحد

التطبيقات:
البلاط الفولاذي الملون الذي ينتجه هذا الخط يبدو جميلًا وأنيقًا ونبيلًا.تستخدم على نطاق واسع كسقف لمصنع يشبه الحديقة ، فندق ، مركز معارض ، فيلا ، بناء مدني ، إلخ.
تحديد:
1: عرض الملف: حتى الملامح
2: سرعة العمل: 4-8 م / دقيقة
3: محطة اللف: 18-24 محطة

4: مادة الأسطوانة: فولاذ 45 # ، مصقول ومغطى بالكروم
5: مادة العمود الرئيسي: أسطوانة قطرها فولاذية مطروقة 45: Ф75mm
6: الطاقة الرئيسية: 7.5 كيلو واط
7: سمك التشكيل: 0.3 مم - 0.8 مم لون الفولاذ
8: انتقال: عن طريق سلسلة خط واحد 1.2 بوصة
9: نظام الضغط: اعتماد مادة Cr12
10: حجم الماكينة: حوالي 9500 × 1600 × 1200 (مم) الطول × العرض × الارتفاع
11: الوزن: حوالي 8000 كجم
12: اللون: أزرق
13: سيوفر البائع مادة لاختبار الجهاز ، يجب أن يصل المنتج النهائي إلى 3-5 متر على الأكثر.عندما يكون المنتج هو نفسه المنتج الموقع ، سيتوقف البائع عن اختبار الجهاز.
14: تعتمد الآلة محطة جديدة (هذه المحطة قوية جدًا والعمر أطول)
15: يجب أن تحتوي الآلة على أربعة أرجل بارتفاع 350 مم (مفصل بمسمار)
16: التغذية والتوجيه: اعتماد 45 # مادة ، ومن الشرق لضبط حجم التغذية
17: آلة كاملة تتبنى غطاء: إنها تؤمن سلامة المشغل.
18: التقطيع:
(1) القطع الهيدروليكي
(2) القطع بعد التشكيل: قطع الصفيحة بعد التشكيل بالدلفنة إلى الطول المطلوب
(3) حركة القطع: تتوقف الآلة الرئيسية تلقائيًا وسيحدث القطع.بعد القطع ، ستبدأ الآلة الرئيسية تلقائيًا.
(4) مادة الشفرة: Cr12 مع المعالجة الحرارية
(5) قياس الطول: قياس الطول التلقائي
(6) تفاوت الطول: 3 م +/- 1.5 مم

العملية التكنولوجية
فك اللفافة - التغذية والتوجيه - التشكيل بالتمرير - الضغط - القطع حسب الطول - دليل تعبئة المنتج
