تفاصيل المنتج:
|
| نوع المادة: | بجي/جي | سمك المادة: | 0.3-0.6 ملم |
|---|---|---|---|
| عرض المادة: | العلوي: 1200 مم؛ الأسفل: 1220 ملم | محطات الأسطوانة: | العلوي: 12 محطة؛ أسفل: 15 محطة |
| مادة الأسطوانة والعمود: | 45# تبريد وطلاء الفولاذ | قطر رمح: | φ70 ملم |
| مادة القاطع: | CR12 | نوع محرك الأقراص: | محرك السلسلة |
| سرعة: | 15 م/دقيقة | إجمالي الطاقة: | 5.5 + 5.5 كيلو واط |
| الجهد االكهربى: | 380V 50Hz 3 مراحل (قابلة للتخصيص) | ||
| إبراز: | metal roll forming machine,sheet metal roll forming machines,sheet metal roll forming machines |
||
| تفاصيل التعبئة |
1. شد إلى الحاوية بحبل سلك فولاذي ولحام الآلة بالحاوية بواسطة حديد زاوية 2. آلة التشكيل الرئيسية وفك اللف مكشوفة (إذا احتجت، يمكننا أيضًا التعبئة بغطاء بلاستيكي مقاوم للماء) 3. نظام تحكم PLC ومضخة المحرك مغطاة بورق مقاوم للماء |
|---|---|
| تفاصيل التسليم | 15-20 يومًا بعد استلام الدفعة المقدمة |
| المعلمة | المواصفات |
|---|---|
| نوع المادة | PPGI/GI |
| السماكة | 0.3-0.6 مم |
| العرض | علوي: 1200 مم؛ سفلي: 1220 مم |
| محطات اللف | علوي: 12 محطة؛ سفلي: 15 محطة |
| مادة اللف والعمود | فولاذ 45# مع معالجة التبريد والطلاء |
| قطر العمود | 70 مم |
| مادة القاطع | CR12 |
| نوع القيادة | قيادة بالسلسلة |
| السرعة | 15 متر/دقيقة |
| الطاقة الإجمالية | 5.5+5.5 كيلو واط |
| الجهد | 380 فولت 50 هرتز 3 مراحل (يمكن تخصيصه) |
| المكون | الوصف |
|---|---|
|
فك اللف يدوي 5 طن
|
يستخدم هذا الجزء لدعم اللف وجعل اللف في وضع دوار.
|
|
طاولة التغذية والقطع المسبق
|
يوجه اللف إلى الموضع الصحيح ويوجهه إلى جزء تشكيل اللف. يتضمن جهاز قطع يدوي للقطع المسبق المريح عند تغيير اللون أو السماكة. |
|

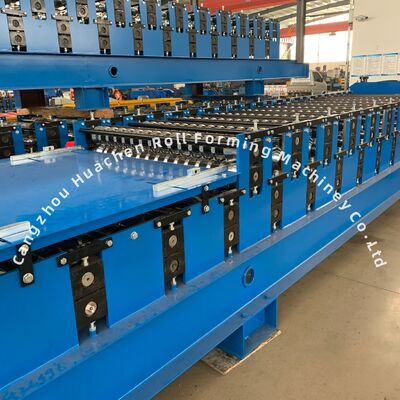

العمود واللف
|
المادة هي فولاذ 45# مع معالجة التبريد والطلاء. اللفات المعالجة ناعمة وصلبة ولن تصدأ. لن تترك أي خدوش على الصفائح أثناء العمل. |
|
محطة المضخة الهيدروليكية
|
تقود القاطع لبدء أعمال القطع. يستخدم الخزان الهيدروليكي زيتًا هيدروليكيًا 46#. مزود بمروحة تبريد للتبريد الداخلي لضمان عدم تأثر محطة المضخة الهيدروليكية بدرجة حرارة الزيت المرتفعة أثناء العمل. ماركة صمام الملف اللولبي: Huade |
|
خزانة التحكم بشاشة اللمس
|
تحتوي خزانة التحكم على وضعين: تلقائي ويدوي. يمكن ضبط وحدة طول اللوح المستهدف والكمية في شاشة اللمس. النظام بسيط وسهل التشغيل. ماركات المكونات الكهربائية:
|
|
قسم الضغط والقاطع
|
مادة الشفرة هي CR12. تتميز بقوة عالية، وقابلية تصلب أفضل، ومقاومة جيدة للتآكل. |
|
طاولة الإخراج
|
يستخدم هذا الجزء لجمع المنتجات المشكلة. يتم تجهيز الحامل ببكرات لتسهيل تقدم المنتج دون خدشه. |
| الجزء | الكمية |
|---|---|
| سلاسل | 2 مجموعة |
| صمام الملف اللولبي | 1 مجموعة |
| مفتاح السفر | 2 مجموعة |
| مفاتيح ربط مفتوحة | 2 مجموعة |
| مفتاح سداسي | 2 مجموعة |
| عداد | 1 مجموعة |
| مفتاح ربط | 2 مجموعة |
| أختام زيت | 1 مجموعة |

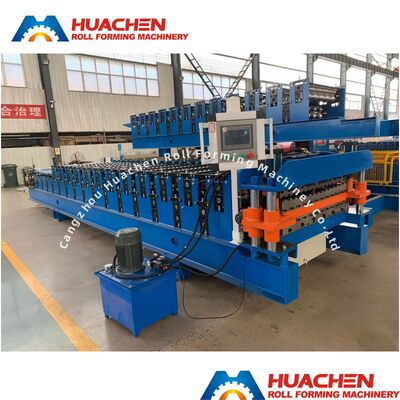

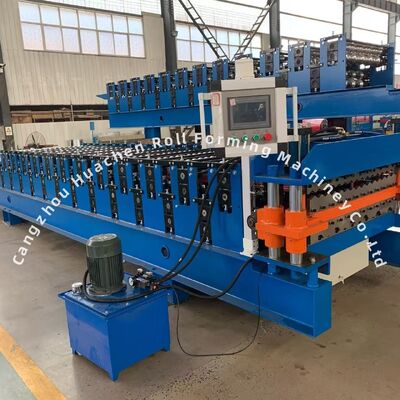

تدفق عملية آلة تشكيل لف بلاط السقف المزدوج المخصص:
فك اللف ← التغذية والتوجيه ← تشكيل اللف ← الضغط الهيدروليكي ← القطع الهيدروليكي ← خروج المنتج إلى طاولة الإخراج
