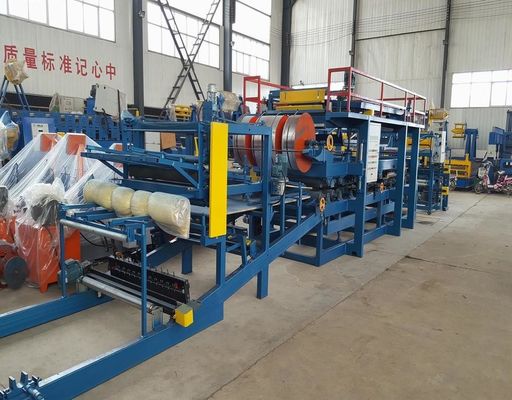

آلة تشكيل للوحة ساندويتش من الرغوة المعدنية المزدوجة بسعة 1000 ملم ، سرعة الإنتاج 0-5 م / دقيقة وسمك المنتج 50-250 ملم

خط إنتاج ألواح ساندوتش EPS / Rockwool

خط إنتاج ألواح ساندويتش المركبة EPS و Rockwool هو قطعة أساسية من المعدات الصناعية في صناعة مواد البناء الحديثة ،مصممة لإنتاج كفاءة لألواح الجدران والسقف المتكاملة التي توفر العزل الحراريالمقاومة للحرارة، الحماية من الحريق، والانتهاءات الزخرفية. This line transforms color-coated steel sheets and insulating core materials (EPS or fire-resistant Rockwool) into high-strength composite sandwich panels through a continuous process involving roll forming، الالتصاق، تطبيق الملصق، الطلاء الحراري والضغط، والقطع التلقائي.

I. عملية الإنتاج الأساسية ومكونات المعدات

خط الإنتاج المستمر يدمج أنظمة الأتمتة الميكانيكية والهيدروليكية والكهربائية مع تكنولوجيا التحكم عالية الدقة ، وتتألف من الأنظمة الرئيسية التالية:

1. نظام التفريغ وتشكيل اللف: مجهز بجهاز تفريغ ذو رأسين ، يقوم النظام بتغذية الطبقات العليا والسفلية من لفائف الفولاذ المطلية بالألوان بسلاسة إلى آلة التشكيل ،حيث تقوم أدوات الأدوات متعددة المراحل بتشكيل الفولاذ بدقة إلى أشكال مستعرة مسبقة للأسقف أو ملفات تعريف الجدران (مثل مفاصل اللسان والخندق).
2نظام معالجة المواد الأساسية:
تغذية اللوحة اليدوية
3- نظام التلصق والطلاء عالي الدقة: يستخدم تقنية الرش اللاصق التلقائي متعددة الرؤوس لربط المواد الأساسية بشكل آمن مع ورق الفولاذ الداخلي والخارجي.يضمن المصفوفة الساخنة ذات الحزام المزدوج الطويل أن يتم تسطيح اللوحة وتجفيفها تحت درجة حرارة وضغط خاضعة للرقابة.
4جهاز قطع تتبع الطيران ونظام التراكم التلقائي: يحتوي على تقنية الشفرة الطائرة الخالية من الغبار.تمكين قطع دقة ملي ثانية إلى الأطوال المحددة من قبل العميل دون إيقاف الخطيتم بعد ذلك جمع المنتجات النهائية وتعبئتها بواسطة آلة تدوير تلقائية وآلة ربط.

المزايا التقنية الرئيسية وقيمة التطبيق

مقاومة فائقة للحريق والعزل الحراري: لوحات الصوف الصخري الساندويتش تلبي أعلى معايير عدم الاحتراق من الفئة A1،مما يجعلها الخيار المفضل للمرافق الصناعية ذات المتطلبات الصارمة للسلامة من الحرائقفي الوقت نفسه، توفر ألواح ساندويتش EPS عزلًا حراريًا ممتازًا وملفًا خفيف الوزن، مما يوفر قيمة استثنائية في الأداء من حيث التكلفة.يستخدم الخط بأكمله نظام تحكم مركزي PLC وواجهة الإنسان والآلة (HMI)، مما يتيح التشغيل الآلي بالكامل مع الحد الأدنى من الموظفين. تصل سرعات الإنتاج إلى 4 ٪ 8 متر في الدقيقة ، مما يقلل بشكل كبير من تكاليف العمالة.
الدقة العالية والنفايات المنخفضة: يضم نظام الحركة الخدمية ودقة الطول التي يتم التحكم بها بواسطة جهاز كمبيوتر صغير ، ويضمن قطع نظيفة وخالية من الحطام. تتميز الألواح النهائية بمسطحية سطحية ممتازة ،المفاصل الملتصقة، وأداء عالي ضد التسرب.

مجموعة واسعة من التطبيقات

اللوحات السندويش EPS و الصوف الصخري التي تنتجها هذه الخطوط تستخدم على نطاق واسع في أنظمة السطح والجدران المغطاة للمصانع الصناعية الحديثة، ومرافق التخزين البارد على نطاق واسع، وغرف نظيفة،المباني المتنقلة الوحيدةوهي قطعة أساسية من المعدات التي تدفع إلى تطوير المباني الخضراء ومواد البناء الجاهزة.

يتم تقسيم ألواح الشطيرة بشكل عام إلى: المعدنشطيرةلوحات، لوحات الخشب المركبة، الفولاذ الملونشطيرةألواح، صوف الصخورشطيرةالألواح وما إلى ذلك
شطيرةالصفائح لديها طبقات من مواد مختلفة مع وظائف مختلفة. على سبيل المثال، لوحة ثلاثة في واحد للاسمنت للسقف، طبقة عزل الرغوة، وطبقة سطحية مقاومة للماء.لوحة الشطيرة هي أيضا نوع من لوحة الشطيرة.

مزايا الألواح السندويشية:

1- العزل الحراري، والامتصاص الجيد والأداء الختم؛

2. سهلة البناء، مرنة وسرعة التثبيت، ويمكن تقصير فترة البناء بأكثر من 40٪؛ 3. لون مشرق، مظهر جميل، لا حاجة لتزيين السطح.

4قوة عالية يمكن استخدامها في البنية الصيانة، والبنية تحمل الحمل، ومقاومة الانحناء، ويمكن استخدام المباني العامة دون العوارض.

مع خفض التروس ، يمكن أن تكون سرعة إنتاج هذه الآلة لوحة ساندويتش 4.27 م / دقيقه بعد اعتماد تكنولوجيا التردد بدون خطوة ، قوة المحرك 2.2 كيلوواط ،إنه يولد قوة دفع مباشرة والسرعة قابلة للتعديل بين 0-5.12m/min

تتبنى آلة السلسلة خفض عجلة عجلة صغيرة ، قوة المحرك 2.2kw-3kw ، يمكن أن تكون سرعة الإنتاج مباشرة 3.38m / min. بعد اعتماد تكنولوجيا التردد غير المرحلي ،طاقة المحرك قابلة للتعديل بين 0-4.05م/دقيقة

السرعة المثلى لإنتاج EPS العادي هي حوالي 2.5-3.5m / min ، عندما تكون المواد الخام أخرى ، يمكن أن تكون السرعة أقل.يتم التحكم في خط التجميع من قبل سلسلة عاكس المتحكم المزامنة. تنظيم السرعة بدون خطوات، معايير قابلة للتعديل، عرض الكلمات
