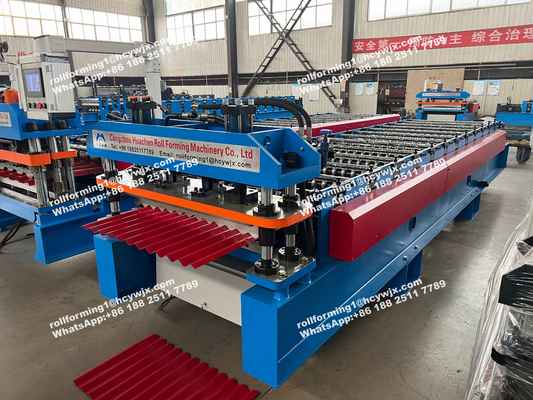

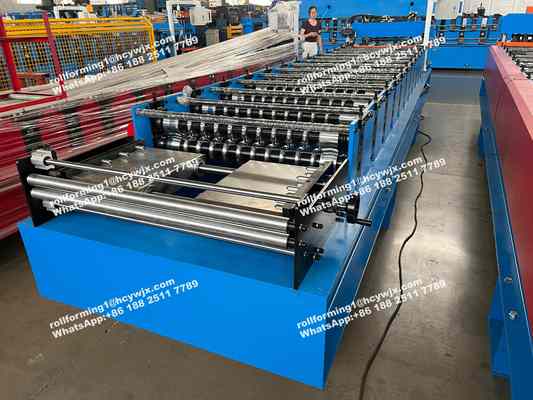

آلة تشكيل لفائف الصلب لصوامع الصلب للألواح السقفية
مقدمة عامة
تقوم آلة تشكيل اللفائف المعدنية هذه بتجعيد صفائح تسقيف وتكسية الجدران ذات الضلع العالي المطلية بالألوان بسرعة عالية وجودة مثالية. يمكن أن تكون المواد الخام عبارة عن لفائف فولاذية مطلية بالألومنيوم أو لفائف فولاذ مجلفن أو لفائف ألومنيوم. التطبيقات
●حظائر المصانع
●محطات السكك الحديدية
●المستودعات
●محطات المترو
●حظائر الطائرات
●محطات توليد الطاقة
●ورش العمل
●مظلات محطات الوقود
●محلات السوبر ماركت
●هياكل مسبقة الصنع
●هياكل متنوعة أخرى
المواصفات الفنية لآلة تشكيل لفائف صفائح التسقيف الفولاذية ذات الضلع العالي المطلية بالألوان
| العناصر الفنية | التفاصيل | |
| المادة الخام | النوع | لفائف الألومنيوم والفولاذ، PPGI، GI، PPGL |
| العرض | 1000 مم، 1200 مم، 1220 مم. | |
| السماكة | 0.3-0.6 مم | |
| قوة الخضوع | 235-345 ميجا باسكال أو مصممة خصيصًا لـ 550 ميجا باسكال | |
| المنتجات النهائية | عرض التغطية | 1000 مم |
| الطول | قابل للتعديل | |
| الطاقة المطلوبة | الجهد | 220 فولت / 380 فولت / 415 فولت / 440 فولت |
| محرك القيادة | 5.5 كيلو واط | |
| محرك القطع | 5.5 كيلو واط | |
| سرعة الإنتاج | 900-1200 متر في الساعة | |
| وحدة فك اللفائف | النوع | غير مدعومة أو مدعومة |
| السعة | 5 أطنان | |
| محطات الدرفلة لآلة التشكيل | 12 مجموعة | |
| قطر عمود الدرفلة | 70 مم | |
| نوع القطع | القطع اللاحق | |
| نظام التشغيل | ميتسوبيشي PLC، محول وشاشة لمس | |
| طاولات الدعم | 2 مجموعات | |
| حجم الآلة | حوالي 7.2 × 1.6 × 1.5 متر | |
| وزن الآلة | حوالي 4.2 طن | |
المكونات الرئيسية لآلة تشكيل لفائف صفائح التسقيف الفولاذية ذات الضلع العالي المطلية بالألوان
| رقم. | قائمة العناصر | الكمية | |
| 1 | وحدة فك اللفائف | 1 مجموعة | |
| 2 | الآلة الرئيسية | دليل الاتجاه | 1 مجموعة |
| نظام تشكيل اللفائف | 1 مجموعة | ||
| جهاز القطع اللاحق | 1 مجموعة | ||
| 3 | طاولات دعم للمنتجات النهائية | 2 مجموعات | |
| 4 | المحطة الهيدروليكية للقاطع | 1 مجموعة | |
| 5 | خزانة التحكم PLC التلقائي | 1 مجموعة | |
| 6 | صندوق الأدوات مع قطع الغيار | 1 مجموعة | |
