وصف:
عارضة تشكيل آلة المعلمة الرئيسية
| رقم. | المعلمة الرئيسية لآلة تشكيل العارضة | |
| 1 | مناسبة للمعالجة | صفيحة فولاذية ملونة |
| 2 | عرض اللوحة | --مم |
| 3 | بكرات | 12-14 صوفا |
| 4 | أبعاد | 5100 * 1150 * 1510 ملم |
| 5 | سلطة | 15 كيلو واط |
| 6 | المتداول المواد | رمح تحمل الصلب (التبريد) |
| 7 | سماكة اللوح | 0.3-0.6 ملم |
| 8 | إنتاجية | 45 م / دقيقة |
| 9 | قطر الأسطوانة | Φ50 ملم |
| 10 | الجهد االكهربى | 380 فولت 50 هرتز 3 مراحل |
| 11 | مادة لوح التقطيع | كر 12 |
| 12 | هيدروليكي | 40 # |
| 13 | دقة المعالجة | في نطاق 1.00 ملم |
| 14 | نظام التحكم |
تحكم PLC |
تم تصميم آلة تشكيل العارضة الخفيفة بقنوات U المجمعة على أساس متطلبات العملاء.لسبب واحد ، يمكن أن يوفر استنزاف المصنع وتوفير تكلفة الإنتاج.يتم استخدام الدعامة والشاحنة بشكل متكرر في صناعة الحوائط الجافة وصنع الأسقف.فيما يلي بعض ملفات تعريف الرسم للرجوع إليها:
كيف تم تصميم آلة تشكيل العارضة الخفيفة C ذات القناة U المدمجة؟

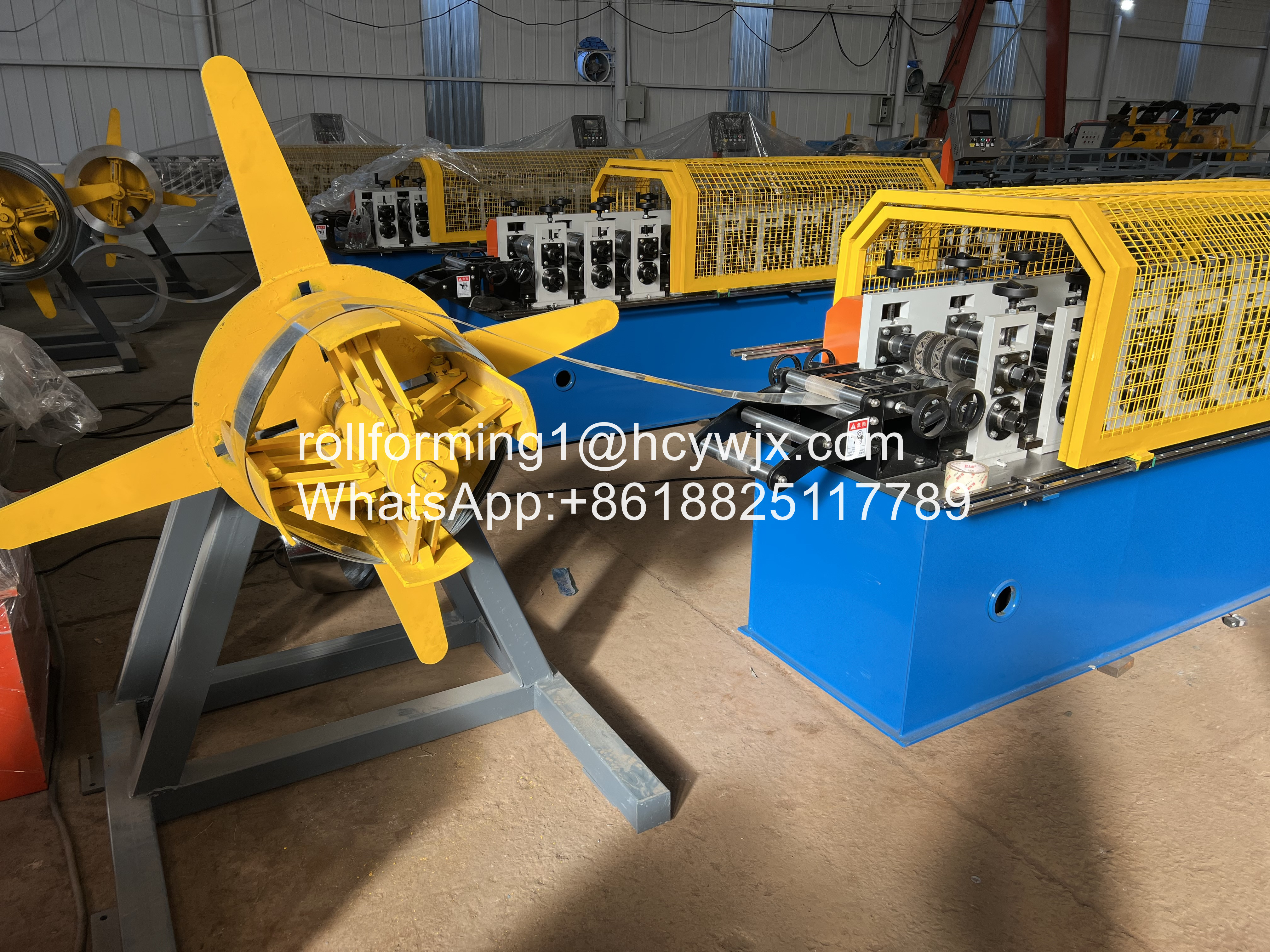

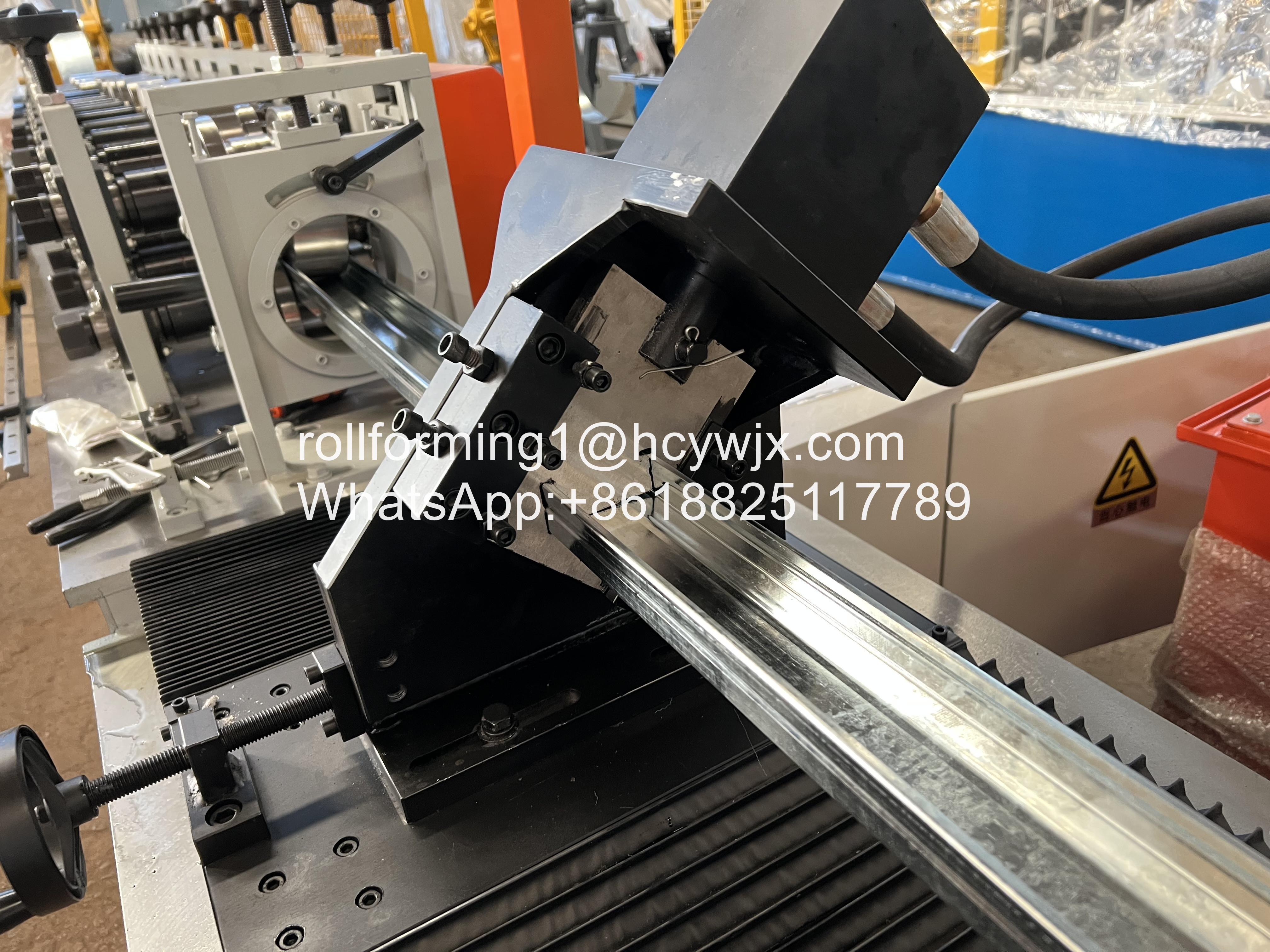

كما هو الحال مع آلة تشكيل اللفة بأكملها ، فإن آلة العارضة الخفيفة المدمجة هذه تتكون من Decoiler ، وشاطئ التسوية ، وآلة تشكيل اللفة ، ونظام القص وغيرها.لكن الجهاز الرئيسي سيكون له بعض الاختلاف.هنا صورة آلة التفصيل للرجوع اليها:
ما هو ملف تعريف Stud و Track وكيف يتم استخدامه؟
يمكن استخدام آلة عارضة الضوء المجمعة UC لعمل مسمار C ومسار U بواسطة جهاز واحد ولا تحتاج إلى ضبط المباعد.يشبه الجهاز المدمج U track و C stud الماكينة معًا ولكن باستخدام مجموعة واحدة من نظام الكهرباء ونظام التحكم PLC وإطار الماكينة.بهذه الطريقة ، تشغل الآلة المدمجة مساحة صغيرة وتوفر بعض المال.لأي أحجام يمكن دمج المسار U و C معًا.
لماذا تختار الجمع بين U Track و C stud Machine؟
1. تصميم آلة صغيرة ، يأخذ مساحة صغيرة في المصنع.إذا كان المصنع به مساحة صغيرة ، فيرجى اختيار هذا النوع.
2. بالنسبة للمسار U والمسمار C ، لا تحتاج إلى تغيير البكرة وضبط المباعد.
3. تكلفة أقل ، حيث يمكن تصنيع ملفي الرسم بواسطة آلة واحدة ، نظام تحكم PLC واحد ، مجموعة واحدة من المحركات.
مكونات المعدات: آلة تشكيل اللفافة من صنع الإنسان - نظام التحكم بالكمبيوتر - قطع نظام التحكم الهيدروليكي
بعض المعلمات التفصيلية للآلة للرجوع اليها:
| آلة فك اللفافة اليدوية | ||||
| القطر الداخلي لفائف المواد | 450 مم - 550 مم | |||
| أقصى عرض لفائف | 300 ملم | |||
| القدرة على التحمل | 1500 كجم | |||
| آلة تشكيل بالدلفنة الرئيسية | ||||
| عدد خطوات التشكيل | 9 محطات | |||
| مادة العمود: 45 # فولاذ القطر الخارجي | 50 ملم | |||
| مادة الأسطوانة: | Cr12MoV | |||
| المواصلات | عن طريق العتاد | |||
| سرعة التشكيل: | 15-20 م / دقيقة | |||
| محرك | 7.5 كيلو واط | |||
| الجهد االكهربى | 380 فولت ، 50 هرتز ، 3 أطوار | |||
| نظام القص | ||||
| إستعمال | جنبًا إلى جنب مع الكلمات اللكمة ، سيتم القطع معًا. | |||
| مادة الشفرات | مخمد Gcr12 | |||
| مزود الطاقة | الطاقة الهيدروليكية | |||
| إطار | نمط العمود مع نظام الرف والجناح | |||
| مفتاح السكتة الدماغية | التبديل الكهروضوئي عدم الاتصال | |||
| محطة هيدروليكية | ||||
| قوة المحرك الهيدروليكي | 3 كيلو واط | |||
| الزيت الهيدروليكي | 46 # | |||
| عناصر | يشتمل النظام على مجموعة من الخزان الهيدروليكي ومجموعة من مضخة الزيت الهيدروليكي وأنبوبين هيدروليكيين.ومجموعتين من الصمامات الكهرومغناطيسية. | |||
| نظام التحكم الكهربائي | ||||
| ميزة |
1. اعتمد PLC ، محول ، لوحة تعمل باللمس من دلتا تايوان لضمان سرعة عالية مع الاستقرار والدقة والعمر. 2. عنصر كهربائي آخر دلتا. 3. مجهزة بمفتاح متحرك ، فاصل هوائي ، مبرد ، محول ، واقي تسرب كهربائي لسهولة التشغيل والسلامة. |
|||
| ماركة | باناسونيك | |||
