مجتمعة U قناة C مسمار ضوء عارضة المتداول آلة تشكيل
مجتمعة U قناة C مسمار ضوء عارضة المتداول آلة تشكيل
تم تصميم آلة تشكيل العارضة الخفيفة بقنوات U المجمعة على أساس متطلبات العملاء.لسبب واحد ، يمكن أن يوفر استنزاف المصنع وتوفير تكلفة الإنتاج.يتم استخدام الدعامة والشاحنة بشكل متكرر في صناعة الحوائط الجافة وصنع الأسقف.فيما يلي بعض ملفات تعريف الرسم للرجوع اليها:
ما هو ملف تعريف Stud و Track وكيف يتم استخدامه؟
يمكن استخدام آلة عارضة الضوء المجمعة UC لعمل مسمار C ومسار U بواسطة جهاز واحد ولا تحتاج إلى ضبط المباعد.تشبه الماكينة المدمجة U track و C stud الماكينة معًا ولكن باستخدام مجموعة واحدة من نظام الكهرباء ونظام التحكم PLC وإطار الماكينة.بهذه الطريقة ، تشغل الآلة المدمجة مساحة صغيرة وتوفر بعض المال.لأي أحجام يمكن دمج المسار U و C معًا.
كيف تم تصميم آلة تشكيل العارضة الخفيفة C للقناة U المدمجة؟
كما هو الحال مع آلة تشكيل اللفة بأكملها ، فإن آلة العارضة الخفيفة المدمجة هذه تتكون من Decoiler ، وشاطئ التسوية ، وآلة تشكيل اللفة ، ونظام القص وغيرها.لكن الجهاز الرئيسي سيكون له بعض الاختلاف.هنا صورة آلة التفصيل للرجوع اليها:
وصف:
عارضة تشكيل آلة المعلمة الرئيسية
|
رقم. |
المعلمة الرئيسية لآلة تشكيل العارضة |
|
|
1 |
مناسبة للمعالجة |
صفيحة فولاذية ملونة |
|
2 |
عرض اللوحة |
175 ملم |
|
3 |
بكرات |
12 صفًا |
|
4 |
أبعاد |
6100 * 1150 * 1510 ملم |
|
5 |
قوة |
4.5 + 3 كيلو واط |
|
6 |
المتداول المواد |
رمح تحمل الصلب (التبريد) |
|
7 |
سماكة اللوح |
0.3-0.6 ملم |
|
8 |
إنتاجية |
20 م / دقيقة |
|
9 |
قطر الأسطوانة |
Φ50 ملم |
|
10 |
الجهد االكهربى |
380 فولت 50 هرتز 3 مراحل |
|
11 |
مادة لوح التقطيع |
كر 12 |
|
12 |
هيدروليكي |
40 # |
|
13 |
دقة المعالجة |
في نطاق 1.00 ملم |
|
14 |
نظام التحكم |
تحكم PLC |
مكونات المعدات: آلة تشكيل لفات اللفافة من صنع الإنسان - نظام التحكم بالكمبيوتر - قطع نظام التحكم الهيدروليكي
لماذا تختار الجمع بين U track و C stud Machine؟
1. تصميم آلة صغيرة ، يأخذ مساحة صغيرة في المصنع.إذا كان المصنع به مساحة صغيرة ، فيرجى اختيار هذا النوع.
2. بالنسبة للمسار U و C ، لا تحتاج إلى تغيير البكرة وضبط المباعد.
3. تكلفة أقل ، حيث يمكن تصنيع ملفي الرسم بواسطة آلة واحدة ، نظام تحكم PLC واحد ، مجموعة واحدة من المحركات.
بعض المعلمات التفصيلية للآلة للرجوع اليها:
| آلة فك اللفافة اليدوية | ||||
| القطر الداخلي لفائف المواد | 450 مم - 550 مم | |||
| أقصى عرض لفائف | 300 ملم | |||
| القدرة على التحمل | 1500 كجم | |||
| آلة تشكيل بالدلفنة الرئيسية | ||||
| عدد خطوات التشكيل | 9 محطات | |||
| مادة العمود: 45 # فولاذ القطر الخارجي | 50 ملم | |||
| مادة الأسطوانة: | Cr12MoV | |||
| المواصلات | عن طريق العتاد | |||
| سرعة التشكيل: | 15-20 م / دقيقة | |||
| محرك | 7.5 كيلو واط | |||
| الجهد االكهربى | 380 فولت ، 50 هرتز ، 3 أطوار | |||

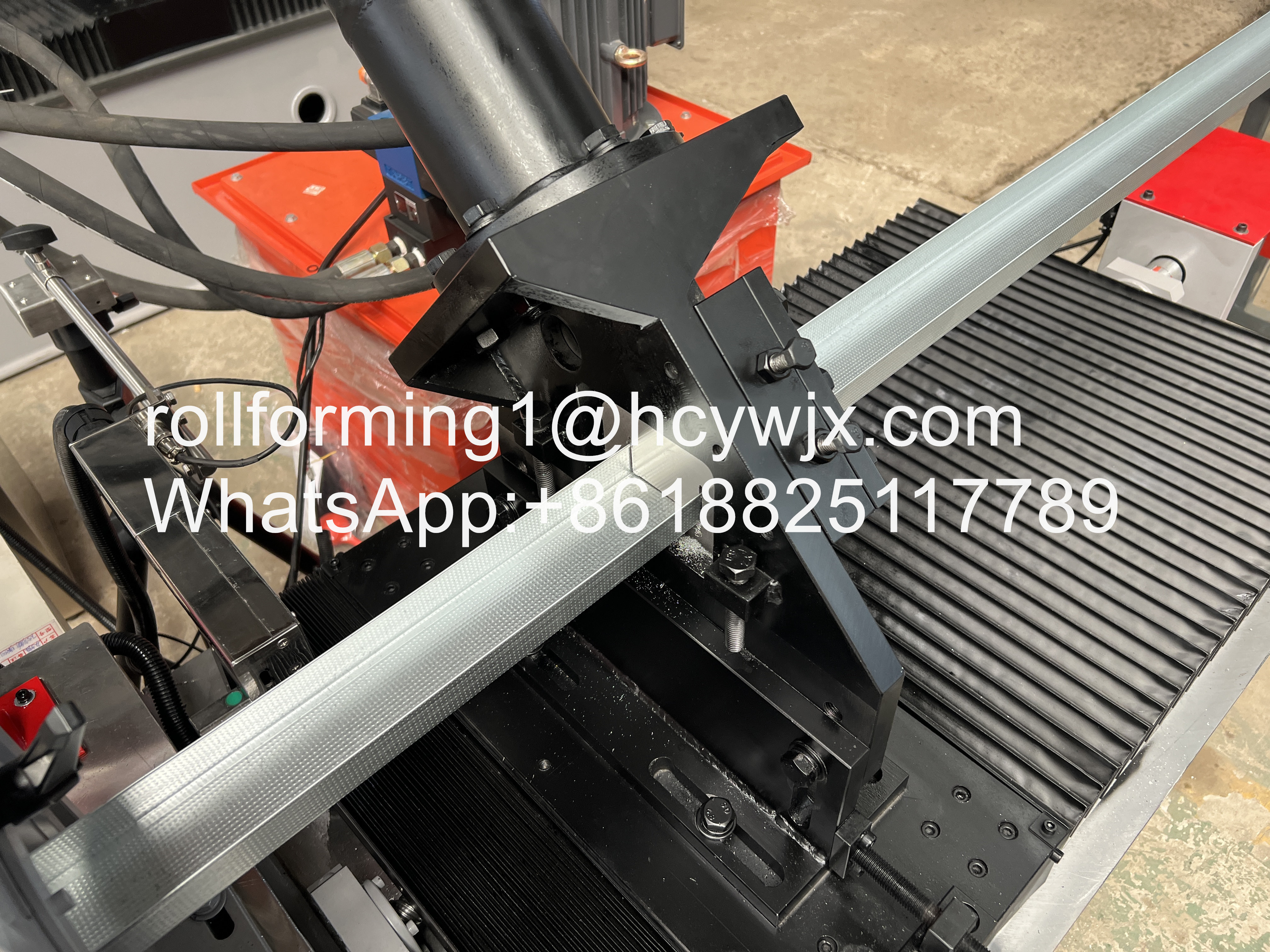

| نظام القص | ||||
| إستعمال | جنبا إلى جنب مع الكلمات اللكم ، سيتم القطع معًا. | |||
| مادة الشفرات | مخمد Gcr12 | |||
| مزود الطاقة | الطاقة الهيدروليكية | |||
| إطار | نمط العمود مع نظام الرف والجناح | |||
| مفتاح السكتة الدماغية | التبديل الكهروضوئي عدم الاتصال | |||
| محطة هيدروليكية | ||||
| قوة المحرك الهيدروليكي | 3 كيلو واط | |||
| الزيت الهيدروليكي | 46 # | |||
| عناصر | يشتمل النظام على مجموعة من الخزان الهيدروليكي ومجموعة من مضخة الزيت الهيدروليكي وأنبوبين هيدروليكيين.ومجموعتين من الصمامات الكهرومغناطيسية. | |||
| نظام التحكم الكهربائي | ||||
| ميزة |
1. اعتمد PLC ، محول ، لوحة تعمل باللمس من Delta Taiwan لضمان سرعة عالية مع الاستقرار والدقة والعمر. 2. عنصر كهربائي آخر دلتا. 3. مجهزة بمفتاح متحرك ، فاصل هوائي ، مبرد ، محول ، واقي تسرب كهربائي لسهولة التشغيل والسلامة. |
|||
| ماركة | باناسونيك | |||
