تفاصيل المنتج:
|
| نوع المادة: | PPGI / GI | سمك المادة: | 0.8-1 مم |
|---|---|---|---|
| محطة الأسطوانة: | 18 محطة | مادة الأسطوانة والعمود: | 45# تبريد وتلميع الفولاذ |
| قطر رمح: | Φ70 ملم | مادة القاطع: | كر 12 |
| نوع المحرك: | محرك سلسلة | أقصى سرعة التشكيل: | 15 م / دقيقة |
| إجمالي الطاقة: | 4+4 كيلو واط | الجهد: | 380 فولت 50 هرتز 3 مراحل |
| إبراز: | آلة تشكيل طلاء الباب,آلة تشكيل طلاء الباب,آلة شاشة أوتوماتيكية,Shutter Door Blade Roll Forming Machine,Automatic roller shutter machine |
||
(بوب)uct وصف
يستند مبدأ عمل آلة تشكيل الباب المتحرك إلى التشوه البلاستيكي للمعادن.يتم وضع ورقة معدنية مقطعة مسبقًا (عادة ورقة فولاذية مطاطية باردة أو ورقة فولاذية مطاطية) على جهاز التغذية، ثم يتم نقل الصفحة إلى نظام العجلات من خلال جهاز التغذية.عمليات التلوين والتكوين الأخرى على الورقة في ترتيب معين وشكلتحت طحن وتوجيه الألواح ، تشكل الصفحة تدريجيا شكلًا محددًا لوحة الباب المتدحرج ، مثل الموجة ، التريبيزية ، إلخ. عندما يصل اللوح إلى الطول المحدد ،الجهاز القطع سوف يقطعها لإكمال عملية تشكيل لوحة.
سير العمل
إزالة الملفات → تغذية المواد → تشكيل الألواح → القطع → جمع
المعلمات التقنية الرئيسية
| المواد | النوع | مصطلحات صناعية |
| سمك | 0.8-1ملم | |
| محطة عجلات | 18المحطات | |
| مادة الدوار والعمود | 45#الفولاذقالتشويش و(ب)الاطفال | |
| قطر العمود | Φ70ملم | |
| مادة القطع | CR12 | |
| نوع المحرك | محرك السلسلة | |
| السرعة القصوى للتشكيل | 15م/دقيقة | |
| الطاقة الإجمالية | 4+4KW | |
| الجهد | 380V50 هرتز 3(ب)الـ (هـايس) | |
المكوناتالمعلمات التقنية
منالملفوف
هذا الجزء يستخدم لدعم الملف.
وجعل الملفات بطريقة دوارة.
قدرة المحمل:3T
القطر الداخلي: 470-530mm
(يمكن تعديلها حسب الطلب)
العمود والعجلة
المادة هي 45 #Sتيلقالتشويش و(ب)الاطفال.
الأدوات المعالجة ناعمة وصلبة ولن تتصدأ.
لن يترك أي خدوش على الورقة عند العمل.
الهيدروليكيةمحطة المضخة
الغرض من محطة الضخ هذه هوالقيادةالقطع لبدء العمل القطعs.
الـالهيدروليكيةاستخدام الخزان46# زيت هيدروليكي.
مزودة بمروحة تبريدالذي جوأناتبريد الدورة الداخلية,لضمان أن محطة ضخ الزيت لن تتأثر بدرجة حرارة الزيت العاليةأثناء العمل
التحكمالحجرة
خزانة التحكم لديها حالتين، تلقائية ويدويةالوضعيات
الطول الوحدي للورقة المستهدفةوالكميةيمكن تعيينها فيtالشاشة الخارجية
النظام بسيط وسهل التشغيل.

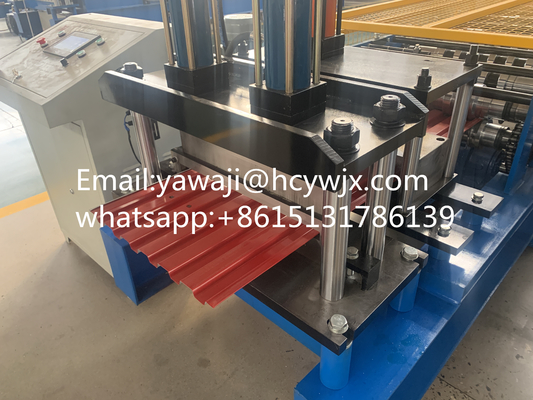

القطع
مادة الشفرة هي CR12.
مع قوة عالية، صلابة أفضل ومقاومة جيدة للارتداء.
جدول الناتج
هذا الجزء يستخدم لجمع الشكلالمنتجات.
يتم تجهيز العصا بالدوامات لتسهيل إرسال المنتج دون الخدش.
أجهزة تشكيل الأبواب المتحركة لديها سرعة إنتاج عالية ويمكن أن تنتج باستمرار ألواح الأبواب المتحركة. بالمقارنة مع طرق الإنتاج اليدوية التقليدية أو شبه الميكانيكية،يمكن أن يحسن بكثير من كفاءة الإنتاجعلى سبيل المثال، يمكن أن تنتج آلة تشكيل ذات أداء جيد عشرات أو حتى مئات من ألواح الأبواب المتداولة في الساعة، والتي يمكن أن تلبي احتياجات الإنتاج على نطاق واسع.
من خلال التصميم الدقيق للدراجات وأنظمة التحكم المتقدمة، يمكن أن تنتج آلة تشكيل ألواح الأبواب المتداولة بدقة قياسية عالية وأشكال منتظمة.يمكن التحكم بدقة في طول وشكل موجة ألواح الأبواب ضمن نطاق تسامح صغير جدا، وهو أمر مهم جدا لضمان جودة تركيب واستخدام الباب المتدحرج. على سبيل المثال، يمكن التحكم في تحمل طول لوحة الباب في حدود ± 1 ملم،والخطأ في ارتفاع وتباعد شكل الموجة يمكن أيضا أن تتحكم في نطاق صغير جدا.
