تفاصيل المنتج:
|
| سمك اللوحة: | 0.3-0.6 ملم | قوة المحرك: | 4+4 كيلو واط |
|---|---|---|---|
| إطار الآلة: | 350 ح شعاع | طريقة القطع: | القطع الهيدروليكي |
| نوع التفكيك: | آلة فك اللفافة الهيدروليكية/اليدوية | مادة الأسطوانة: | 45# الصلب |
| نوع الآلة: | آلة تشكيل الرول | القدرة الإنتاجية: | آلة تشكيل الرول |

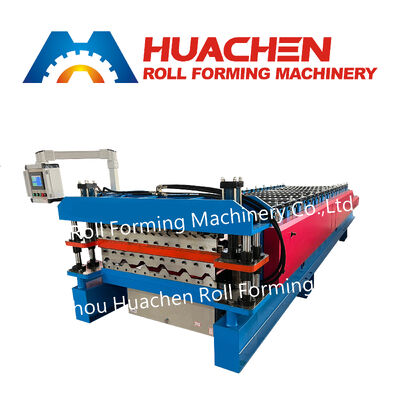

1لمحة عامة عن المنتجماكينة تشكيل حائط و سقف مزدوج الطبقات هي آلة متقدمةنظام تشكيل للوحة الباردة الصناعية المصمم خصيصاً لإنتاج سقف وملابس جدارية معدنية عالية الجودة بكثافة كبيرة.مبنية على هيكل صلب 350 هـ مع معايير صارمة معتمدةهذه الآلة القوية ذات الملفين المزدوج تسمح لمصنعي المباني المعدلة مسبقاً (PEB) ومقاولي الهياكل الصلبة بإنتاج نوعين من الألواح المختلفة على بصمة صغيرة واحدة ،زيادة كفاءة مصنع وتقليل الاستثمارات الرأسمالية الكلية.
2المعلمات التقنية الرئيسية
| البند الفني | المواصفات والتكوين |
| العلامة التجارية والنموذج | HC / النموذج 75/200 |
| نوع الجهاز | آلة تشكيل طلاء طبقة مزدوجة (ألواح الحائط والسقف) |
| محطات الدوار | 12 محطة (تكوين محور مزدوج الطبقات الأمثل) |
| سمك الملف المطبق | 0.3 ملم ️ 0.6 ملم (PPGI، GI، Galvalume، Aluminum) |
| مادة الدوار والعمود | فولاذ الكربون 45# عالي الجودة مع التخفيف والطلاء |
| قطر العمود الرئيسي | Φ70 ملم عمود الصلب الصلب |
| مادة شفرة القطع | الصلب الأداة سبائك CR12 مع المعالجة الحرارية |
| طريقة القطع | الهيدرووليكية الآلية بالكامل بعد القطع (خالية من البر) |
| نظام القيادة | محرك سلسلة الصناعة الثقيلة |
| سرعة التشكيل | 15 20 م/دقيقة |
| قوة المحرك الرئيسي | 4 KW + 4 KW |
| إمدادات الطاقة | 380 فولت، 50 هرتز، ثلاثي المراحل (يمكن تخصيصه للجهد الصناعي المحلي) |
| هيكل إطار الآلة | إطار فولاذي مصفح بـ 350 هـ |
| تشكيل المكعب | الخيارات الهيدروليكية أو اليدوية للخلاصة |
| العبوة القياسية | تأمين حاوية 40GP تحميل مع حماية مضادة للصدأ |
3مزايا الهندسة الأساسية
تصميم توفير مساحة مزدوج الطبقات:يجمع بين قدرات الإنتاج ذات الملفين المزدوجين في إطار واحد موحد للخدمات الثقيلةتمكين المشغلين من التبديل بين تصنيع ألواح الجدران وألواح السقف بسلاسة دون تغيير عجلات الأدوات.
45# أدوات فولاذية متينة:جميع عجلات التشكيل والعمود الصلب Φ70mm تخضع لمعالجة CNC دقيقة ،التخفيف الحراريوملصق بالكروم الصلب لحماية أسطح الملفات من الخدش و تمديد عمر المعدات.
القطع الهيدروليكي الدقيق:مجهزة بشفرات فولاذ سبائك CR12 المعالجة حرارياً مدفوعة بمحطة هيدروليكية مستقلةضمان نظافة،قطع دقيقة من حيث الأبعاد عبر 0.ثلاثة صفر.ملفات معدنية بطول 6 ملم بدون تشوه
الهيكل الخالي من الاهتزاز 350 H-Beam:مصممة على قاعدة فولاذية هيكلية 350 H-beam التي تمتص الاهتزازات الميكانيكية عند سرعات تشغيل 15~20 m/min،الحفاظ على تحملات صارمة للملفات خلال دورات الإنتاج الطويلة.
نظام التحكم الذكي PLC:يحتوي على خزانة تحكم صناعية متقدمة مع ردود فعل مكيف لقياس طول المجموعة الآلي،كمية محددة مسبقاًوتشخيص الأخطاء في الوقت الحقيقي.
4التطبيقات الصناعية
المباني المعدلة مسبقاً (PEB) والهياكل الصلبة:تصنيع السرعة العالية للجدران الخارجيةألواح معمارية معلقةوأوراق السطح الرافعة / المموجة.
المستودعات التجارية والصناعية:تصنيع الألواح المعدنية المقاومة للطقسعناصر الجدار المنزليةوالسطحات للمركز التوزيعي الكبير ومصانع التصنيع
المساكن المكونة من وحدات ومعدة مسبقاً:تشكيل الجدران العازلة الجلد الخارجي،جدران الحائط،ومكونات منازل الحاويات ومكاتب الموقع.
المرافق الزراعية:إنشاء ملامح الجدران والسقف المقاومة للتآكل لحظائر الماشيةمستودعات الحبوب،ومحطات المعدات
5ضمان الجودة في المصنع والتسليم والدعم
قدرة الإنتاج ووقت التنفيذ:مدعومة بقدرة تصنيع شهرية من 60 مجموعةيتم اختبار الطلبات القياسية بدقة مع ملفات معدنية حقيقية قبل الشحن ويتم شحنها بأمان في حاويات 40GP في غضون 30 يوما.
شروط تجارية مرنة:الحد الأدنى للكمية الطلبية (MOQ) هو 1 مجموعة،مع الدعم المرن للدفع عبر الطرق و L/C.
دعم شامل مفتوح:كل آلة تحتوي على كتيبات مفصلة باللغة الإنجليزيةمخططات الكهرباء والهيدروليكيةتوجيه الفيديو عن بعد لتشغيل،وقطع الغيار المتوفرة بسهولة لضمان عدم وجود وقت توقف.
6الأسئلة الشائعة (FAQ)
س1: هل يمكن للطبقتين العلوية والسفلية من هذه الآلة المزدوجة للطلاء أن تعمل في نفس الوقت؟لا، لا، لامن أجل سلامة التشغيل وتوزيع الطاقة الأمثل (4 + 4 KW) ،فقط طبقة واحدة تعمل في كل مرة.التبديل بين الطبقات يستغرق أقل من دقيقتين مباشرة من جهاز تحديد لوحة التحكم.
س2: ما هي مواد الكواليس والسمك التي يمكن لهذه الآلة معالجتها؟تمت معايرتها للصلب المغلف مسبق الطلاءالحديد المعدن (GI)غالفالوموملفات الألومنيوم ذات نطاق سمك 0.3 ملم إلى 0.6 ملم
س3: هل تختبر الجهاز قبل شحنه في حاوية 40GP؟-أجل.كل آلة HC تخضع لإجراء اختبار كامل الحمل باستخدام سمك الملف المحدد من قبل العميل قبل التسليم.نحن نسجل مقاطع الفيديو للتفتيش ونحقق من معدل التسامح للتأكد من الامتثال بنسبة 100%
Q4: هل يمكنك تخصيص الجهاز لجهدنا الصناعي المحلي ورسومات الملف؟-أجل.يمكننا تصنيع القوالب الدوارة المخصصة وفقًا لرسومات ملفك الإقليمي المحددة وتعديل المحرك الكهربائي ونظام PLC لتتناسب مع مصدر الطاقة المحلي الخاص بك (مثل:g،220 فولت/415 فولت/440 فولت عند 50 هرتز/60 هرتز).
