تفاصيل المنتج:
|
| نوع المادة: | بجي/جي | سمك المادة: | 0.3-0.6 ملم |
|---|---|---|---|
| عرض المادة: | 1220 ملم | محطات الأسطوانة: | 12 محطة |
| مادة الأسطوانة والعمود: | 45# تبريد وطلاء الفولاذ | قطر رمح: | Φ70mm |
| مادة القاطع: | CR12 | نوع محرك الأقراص: | محرك السلسلة |
| سرعة: | 15-20 م/دقيقة | إجمالي الطاقة: | 5.5 + 5.5 كيلو واط |
| الجهد االكهربى: | 380 فولت، 50 هرتز، 3 مراحل (يمكن تخصيصها) | ||
| إبراز: | roof tile roll forming machine,roof panel roll forming machine,roof panel roll forming machine |
||

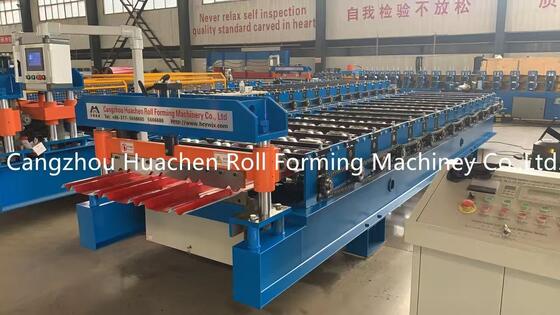

تم تصميم آلة تشكيل لفائف ألواح التسقيف عالية الأداء هذه لتشكيل دقيق لألواح التسقيف المصنوعة من الحديد المجلفن. يتميز النظام بالتحكم الآلي الكامل PLC والقطع الهيدروليكي لتحقيق كفاءة إنتاج فائقة.
| المعلمة | المواصفات |
|---|---|
| نوع المادة | PPGI/GI |
| سمك المادة | 0.3-0.6 ملم |
| عرض المادة | 1220 ملم |
| محطات الأسطوانة | 12 محطة |
| مادة الأسطوانة والعمود | فولاذ 45# تبريد وطلاء |
| قطر العمود | Φ70 ملم |
| مادة القاطع | CR12 |
| نوع القيادة | محرك سلسلة |
| سرعة الإنتاج | 15-20 م/دقيقة |
| إجمالي الطاقة | 5.5+5.5 كيلو واط |
| الجهد االكهربى | 380 فولت 50 هرتز 3 مراحل (قابلة للتخصيص) |
| 5T فك لفائف يدوي |
يدعم مادة اللفائف في التشغيل الدوراني. سعة التحمل: 5T. القطر الداخلي: 470-530 ملم (قابل للتعديل). يتضمن جهاز فرامل لمنع تلف الصدمات أثناء التشغيل.
|
|---|---|
| طاولة التغذية والقاطع المسبق |
يوجه اللفائف إلى الموضع الصحيح للتشكيل بالدرفلة. يتضمن جهاز قطع يدوي السحب لسهولة القطع المسبق عند تغيير لون المادة أو سمكها.
|
| تجميع العمود والأسطوانة |
مصنوع من الفولاذ 45# مع معالجة التبريد والطلاء. يوفر بكرات ناعمة وصلبة ومقاومة للصدأ تمنع خدش السطح أثناء التشغيل.
|
| محطة المضخة الهيدروليكية |
تشغل آلية القطع. تستخدم الزيت الهيدروليكي 46#. مزودة بمروحة تبريد للتبريد الداخلي للدوران للحفاظ على درجة حرارة الزيت المثلى. العلامة التجارية للصمام اللولبي: Huade.
|
| خزانة التحكم بشاشة اللمس |
تتميز بأوضاع التشغيل التلقائي واليدوي. تسمح بضبط طول اللوح والكمية المستهدفة عبر واجهة شاشة اللمس. المكونات الكهربائية: VFD (Delta)، قاطع الدائرة (Delixi)، موصل (Delixi)، مرحل (Xinling)، PLC (Delta)، محول (Delixi).
|
| قسم الضغط والقاطع |
مادة الشفرة: فولاذ CR12 بقوة عالية، وقابلية تصلب ممتازة، ومقاومة فائقة للتآكل.
|
| طاولة الإخراج | تجمع المنتجات النهائية. مجهزة ببكرات لتسهيل توجيه المنتج دون تلف السطح. |
سلاسل: مجموعتان
صمام لولبي: مجموعة واحدة
مفتاح السفر: مجموعتان
مفاتيح ربط مفتوحة: مجموعتان
مفتاح سداسي: مجموعتان
عداد: مجموعة واحدة
مفتاح ربط: مجموعتان
أختام الزيت: مجموعة واحدة
