المعلمات التقنية الرئيسية
|
سمك المادة المناسب |
1.52.5ملم |
|
محطة تشكيل |
18المحطات |
|
الصخرة |
45# الفولاذ |
|
الدوار الرئيسي |
الفولاذ ذو المحامل GCr15 |
|
مادة بالد |
Cr12 |
|
الهيكل |
SتندTنعم |
|
سرعة التشكيل |
15م/دقيقة |
|
نظام التحكم |
التحكم في PLC |
|
القوة |
18.5 + 7.5 كيلوواط |
|
الجهد |
380 فولت 50 هرتز ثلاثي المرحلة |
الدليلمنالملفوف
هذا الجزء يستخدم لدعم الملف.
وجعل الملف في طريقة دوارة.
قدرة المحمل:3T
القطر الداخلي: 470-530mm
(يمكن تعديلها حسب الطلب).)
من أجل تجنب تلف الآلة من خلال الاصطدام عندما تعمل الآلة، قمنا بتثبيت جهاز الفرامل بالنسبة لك
طاولة التغذية والتسطيح
توجيه لفائف تأتي في الموقف الصحيح ومر إلى آلة تشكيل لفة.
منصة التغذية،ضمان تغذية المواد السلسة والدقيقة. منصة صفيحة الفولاذ، اثنين من أدوات الرولينغ، وضع كتلة التوقف.
يتم توجيه الملف في الموقف الصحيح ويتم تمريره إلى التشكيل.
ضربات
حفر هيدروليكي
ضربةبعد التغذية.
سطح الثقوب ناعم بدون حفر.
سيقوم جهاز التحكم بتحكم الإبرةالموقف
العمود والعجلة

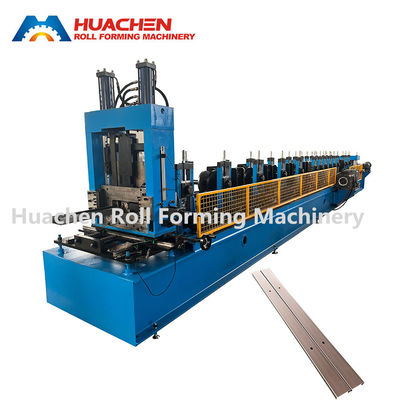

نموذج CZU التلقائي بالكامل بنقرة واحدةوالحجمتعديل.
مادة الأدوات:أحجار الفولاذ (المطفاة).
السطح الملمع والمعالجة الحرارية تجاه القوالب يمكن أيضا الحفاظ على سطح لوحة القياس ناعمة وليس من السهل أن تكون علامة عند طابعها.
القطع
التحكم الآلي بالكامل والقطع الدقيق
ناعمة مثل الحرير مع الصمت.
مادة الشفرات: Cr12، معالجة إطفاء.
الهيدروليكيةمحطة المضخة
انها تستخدم46# زيت هيدروليكي.
الغرض من محطة الضخ هذه هو
sإرفع الطاقة إلى القطع وجهاز الخرق
TأوشSكرينجالتحكمجأوبينيت
الطول و ارتفاع الخصر و الزاوية يمكن تعيينها بنفسك
تغيير النماذج بنقرة واحدة.
جدول الناتج
قطعتان
لتلقي المنتجات النهائية
