تفاصيل المنتج:
|
| استخدام: | السقف والجدار | السعة: | 15 م / دقيقة |
|---|---|---|---|
| القوة: | 4+4 كيلو واط | الوزن: | 5-6T |
| الطول: | 7-8 م | الضمان: | سنة واحدة |
| إبراز: | roof tile roll forming machine,cold roll forming machine,cold roll forming machine |
||
| 1وصف المنتج من آلة تشكيل |
(1) مقدمة موجزة
ألواح السقف المصنوعة بواسطة آلة تشكيل اللفاف لدينامظهر جميل و لون مشرق
يستخدمون على نطاق واسع في الحدائق والمصانع والمنتجعات والفنادققاعات المعارض، أراضي العطلات،
معماريات قديمة و فيلات حديثة
(2) تدفق عمل آلة تشكيل اللف
إزالة الملفات-الملفات الموجهة-تشكيل اللفافات-قياس الطول-قطع اللوحات-اللوحات إلى الداعم
(3) التفاصيل التقنية
أ. عامة
| مواد مناسبة | Q235 أو ما يعادلها |
| سمك المادة | 0.25-0.8 ملم |
| عرض المادة | 9141000، 1200، 1220 أو 1250، حسب الرسم |
| البعد | حوالي 7.9*1.3*1.1m ((L*W*H)، وفقا للرسمة |
| مساحة العمل | حوالي 17.9*2.8m ((L*W)، وفقا للرسمة |
|
طول الصفحة |
يمكنك تعيين الطول حسب حاجتك. يتم التحكم بها بواسطة PLC الذييمكن أن يضمنالدقةمن ± 1 ملم. |
| قطع |
توقف تلقائي وقطع عندما يأتي إلى مجموعة الطول |

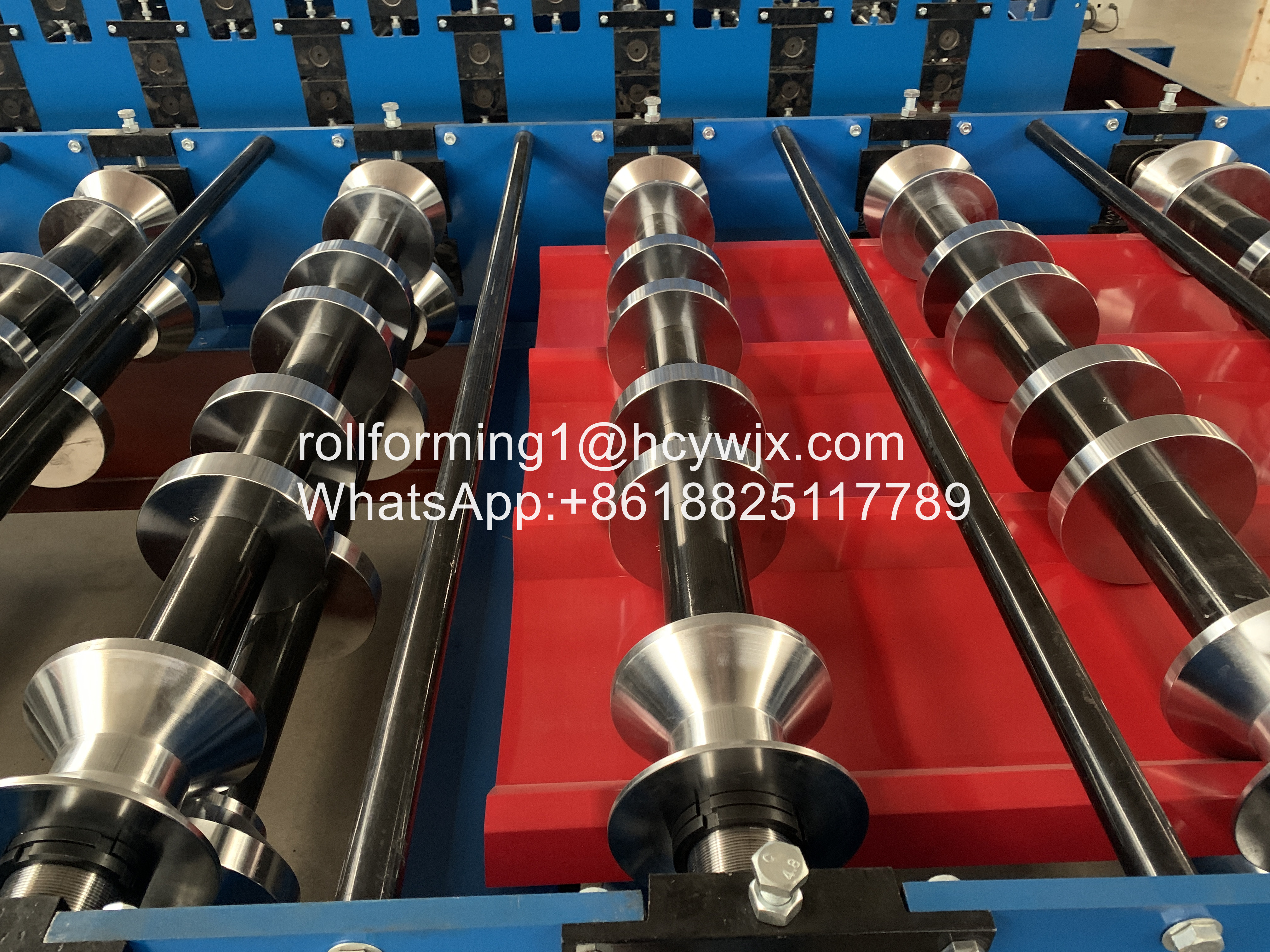

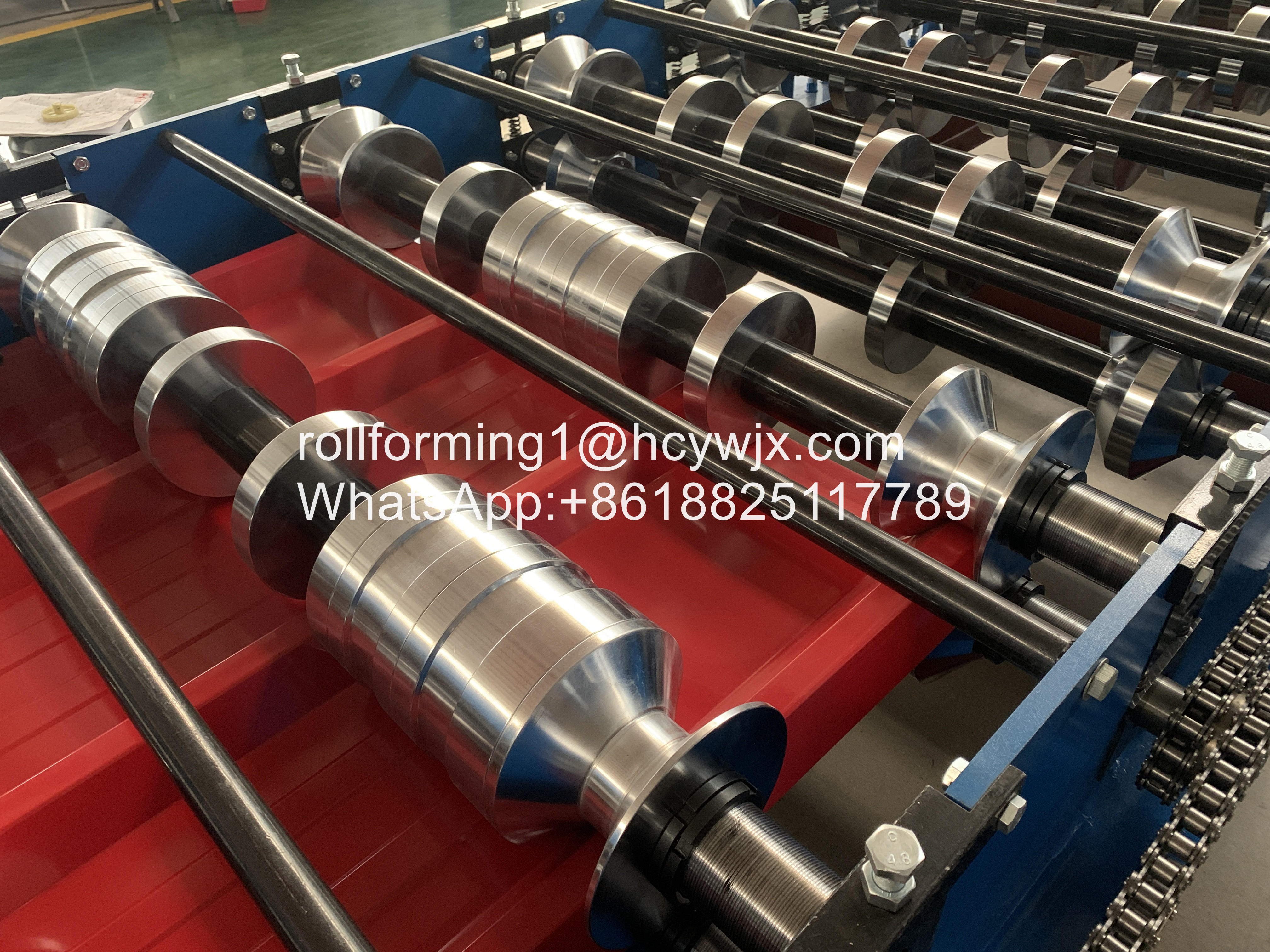

ب - تفاصيل المكونات
| مواد العجلات | فولاذ من الدرجة العالية 45# ملصق بالكروم القاسي، 0.05ملم |
| الإطار الرئيسي | فولاذ 350، أكثر استقراراً وبدون هزة |
| الصفيحة الوسطى |
نحن نستخدم لوحات سميكة لضمان الاستقرار من منتجاتنا. |
| خطوات تشكيل | 11-16، وفقا للرسم. |
| مادة العمود | Φ70 ملم، 45# فولاذ عالية الجودة. |
|
عملية المعالجة: التشديد- الانتهاء من التحويل، صلابة عالية، صعبة للتشوه. |
|
|
قطع مادة الشفرة |
Cr12، صلابة HRC60-62. |
| عملية المعالجة: المعالجة الحرارية- التآكل الجوي- قطع الكهرباء السلكية. |
ج - المكونات الكهربائية
| القوة المناسبة | 380 فولت، 50 هرتز، 3 مراحل أو حسب احتياجاتك. |
| الشاشة | 5شاشة لمسة من 7 بوصات سهلة التشغيل |
| PLC | دلتا DVP 14ES |
|
تتكيف بشكل جيد مع الظروف المختلفة، مثل الرطوبة اضطرابات كهرومغناطيسية |
|
| محول التردد |
DeltaVFD-M. لديها ميزة الإبطاء قبل القطع، لضمان دقة الطول (± 1mm ، أفضل بكثير من المعيار الصناعي ± 3 ملم). |
|
الطول جهاز القياس |
(أومرون) مصنوعة في اليابان |
| يحتوي على دقة عالية واستقرار. |
الوصف:
آلة تشكيل أوراق السقفالمعيار الرئيسي
|
لا، لا، لا |
المعلم الرئيسيآلة تشكيل أوراق السقف |
|
|
1 |
مناسبة للمعالجة |
لوحات فولاذية ملونة |
|
2 |
عرض اللوحة |
1250ملم |
|
3 |
عجلات |
11 صف |
|
4 |
الأبعاد |
5800*1550*1510ملم |
|
5 |
القوة |
4+4kw |
|
6 |
مواد التدحرج |
فولاذ 45# ((مصفوفة بالكروم على السطح) |
|
7 |
سمك اللوحة |
0.3-0.6ملم |
|
8 |
الإنتاجية |
15-20m/min |
|
9 |
قطر العجلة |
Φ70mm |
|
10 |
الجهد |
380 فولت 50 هرتز ثلاثي المراحل |
|
11 |
مادة لوحة القطع |
Cr12 |
|
12 |
الهيدروليكية |
40# |
|
13 |
دقة المعالجة |
داخل 1.00 ملم |
|
14 |
نظام التحكم |
تحكم PLC |

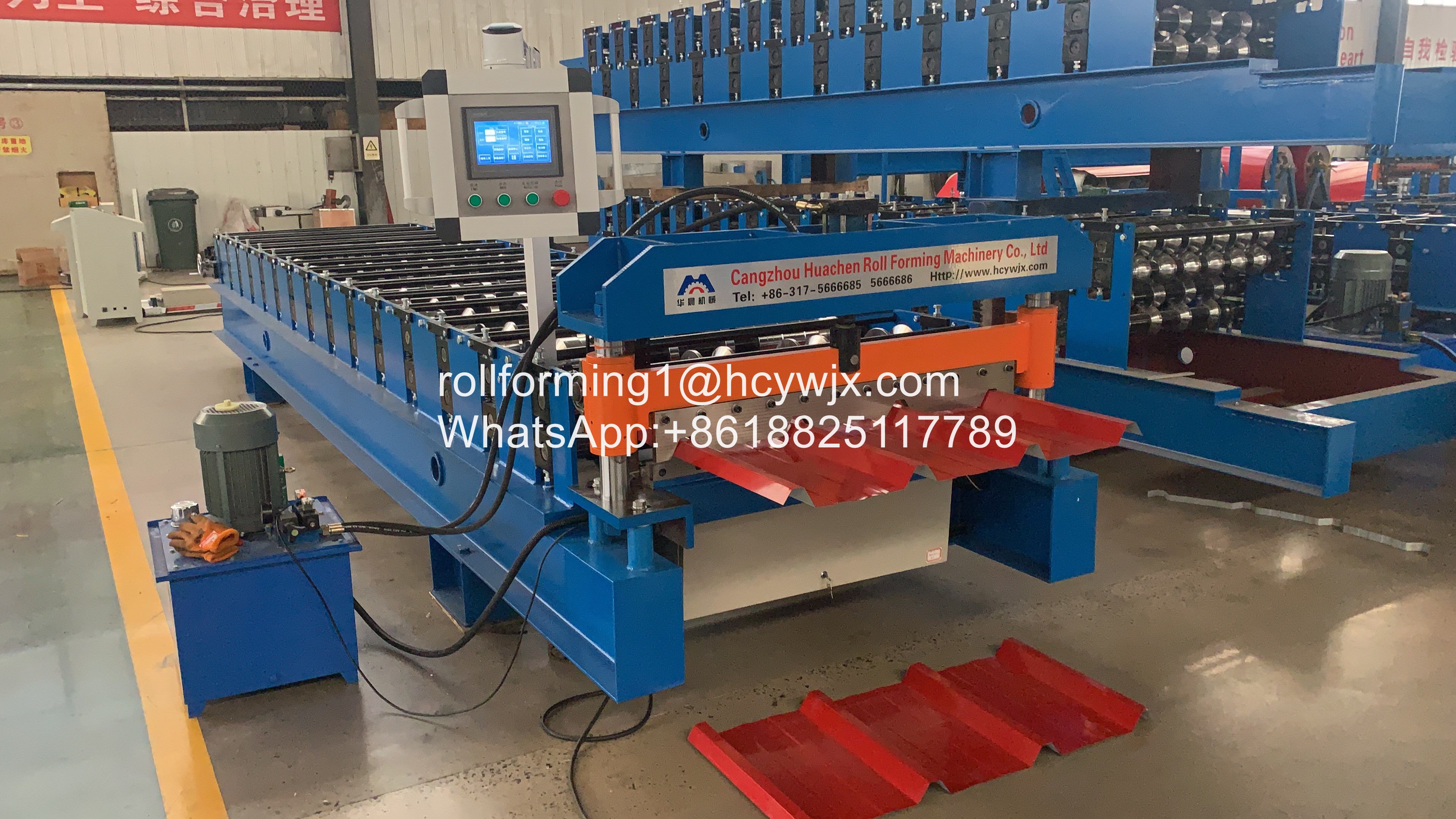

مكونات المعدات: آلة تشكيل للفكرة من صنع الإنسان نظام التحكم الحاسوبي نظام التحكم الهيدروليكي قطع
التطبيق
يمكن استخدام هذا النوع من الأوراق على نطاق واسع في المصنع والمنزل والتخزين والسقف والجدار الفولاذي البسيط.
| الأسئلة الشائعة |
1هل يمكنك صنع الجهاز حسب تصميمي أو نوع الصورة؟
ج: نعم. لدينا فريق من ذوي الخبرة للعمل على التصميم المناسبة وخطة الإنتاج
من أجل الآلة
2كيف يمكننا أن نتأكد من أنك ستقدم لنا آلة ذات جودة عالية مع قطع الغيار؟
أ:1العملاء يرسلون الفنيين إلى مصنعنا للتحقق من الجودة
2يمكننا إرسال الفنيين إلى مصنع المشتري لتركيب الآلة.
3-ما هي سياسة الضامن؟
ج: في غضون فترة سنة واحدة، يمكننا توفير لك قطع الغيار مجانا
لأي أجزاء متضررة بسبب مشاكل الجودة بعد عامين، تحتاج إلى شراء عن طريق تكلفة المصنع.
