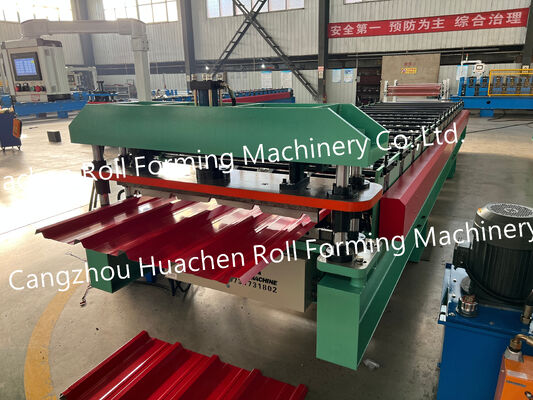

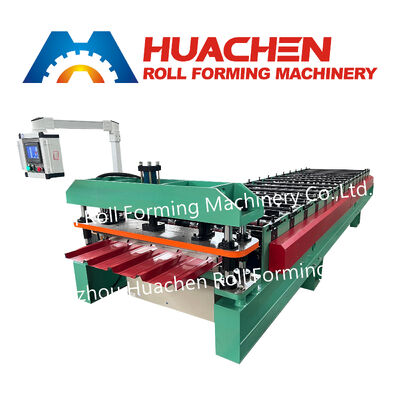

إنتاج محترف لآلات تشكيل الأدوات للأسطح ذات الطبقة الواحدة من الفولاذ الملون

المعلمات الفنية الرئيسية

نظرة عامة على المنتج

آلة تشكيل ألواح الجدران هي حل صناعي عالي الكفاءة مصمم لتصنيع ألواح الجدران المستخدمة في تطبيقات البناء المتنوعة. توفر هذه المعدات القوية دقة وسرعة متسقة، مما يجعلها مثالية لمنشآت الإنتاج واسعة النطاق التي تسعى لإنتاج مواد بناء عالية الجودة.

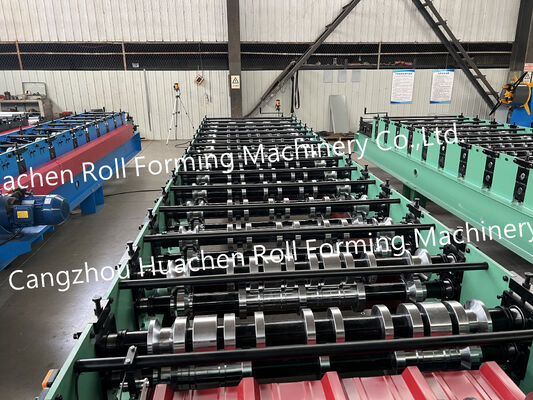

نظام تشكيل بـ 15 محطة

تتضمن الآلة 15 محطة أسطوانة ضمن نظام التشكيل الخاص بها. تشارك كل محطة في عملية التشكيل التدريجي مع تحرك الصفائح الفولاذية باستمرار عبر الآلة.

يعد عدد محطات الأسطوانة مواصفات مهمة للمعدات عند اختيار آلة تشكيل اللفائف، خاصة للمشاريع التي تتطلب شكلًا معينًا للسقف.

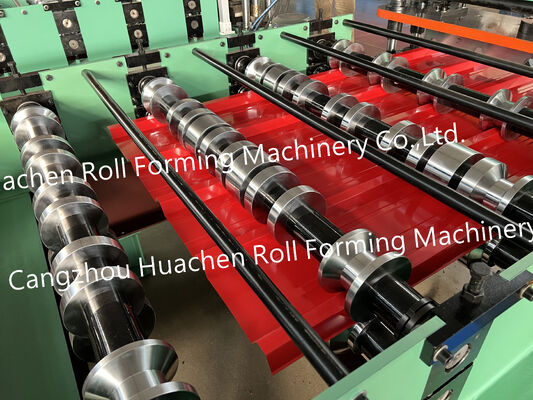

أسطوانات وأعمدة من فولاذ 45#

تستخدم كل من الأسطوانات والأعمدة فولاذ 45# كمادة محددة. كما تخضع الأسطوانات والأعمدة للمعالجة من خلال التبريد والطلاء.

يبلغ قطر العمود 70 مم Φ، مما يوفر مواصفات أبعاد محددة بوضوح لهيكل التشكيل الخاص بالآلة.

سرعة تشكيل 15-20 متر/دقيقة

تم تحديد سرعة تشكيل الآلة لتكون 15-20 متر/دقيقة.

يمكن استخدام هذا الرقم كمرجع عند تخطيط القدرة الإنتاجية ومقارنة تكوينات آلات تشكيل ألواح الصلب الملونة المختلفة. قد تعتمد ظروف التشغيل الفعلية على شكل المنتج ومواصفات المواد وإعداد الإنتاج.

نقل الحركة بالسلسلة

يتم استخدام نظام قيادة بالسلسلة لنقل الحركة في الآلة.

يشكل نوع القيادة جزءًا من التكوين الميكانيكي للآلة ويجب تقييمه جنبًا إلى جنب مع محطات الأسطوانة وأبعاد الأعمدة وسرعة التشكيل والمواصفات الفنية الأخرى عند اختيار المعدات.

نظام قطع CR12

تم تجهيز الآلة بنظام قطع يستخدم مادة قاطع CR12.

تعد مادة القاطع إحدى المواصفات الرئيسية لقسم القطع ويمكن تضمينها في المقارنات الفنية بين آلات تشكيل لفائف الأسقف المختلفة.

التكوين الكهربائي

تم تكوين الآلة بـ طاقة إجمالية 4+4 كيلو واط وتتطلب مزود طاقة 380 فولت / 50 هرتز / 3 مراحل.

يجب تأكيد المتطلبات الكهربائية قبل التركيب لضمان توافق مصدر الطاقة المتاح في موقع الإنتاج مع تكوين الآلة.

التطبيق

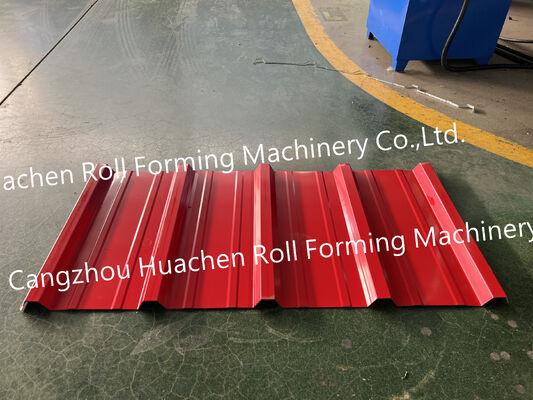

تم تصميم آلة تشكيل ألواح الصلب الملونة بـ 15 محطة للإنتاج المستمر لأشكال ألواح الصلب الملونة المستخدمة في الأسقف.

قد تشمل التطبيقات النموذجية:

• إنتاج ألواح الصلب الملونة
• تصنيع أشكال الأسقف المعدنية
• إنتاج مواد الأسقف الفولاذية
• تشكيل صفائح الأسقف
• إنتاج أشكال الأسقف للمباني

يجب مطابقة التكوين النهائي للآلة مع شكل السقف المطلوب ومواصفات المواد.

التكوين الرئيسي

يشمل التكوين الفني الرئيسي لآلة تشكيل اللفائف هذه:

• 15 محطة أسطوانة
• أسطوانات وأعمدة من فولاذ 45#
• معالجة التبريد والطلاء
• قطر عمود 70 مم Φ
• مادة قاطع CR12
• نقل الحركة بالسلسلة
• سرعة تشكيل 15-20 متر/دقيقة
• طاقة إجمالية 4+4 كيلو واط
• مزود طاقة 380 فولت / 50 هرتز / 3 مراحل

توفر هذه المواصفات القابلة للقياس للمشترين مرجعًا فنيًا واضحًا عند تقييم آلة تشكيل ألواح الصلب الملونة لمتطلبات إنتاجهم.
