آلة تشكيل الصفائح الترابيزية الآلية / آلة إعداد ألواح السقف الشكل الصندوقية خط إنتاج ضغط بلاط السقف المعدني

المعلمات التقنية الرئيسية

لمحة عامة عن المنتج

آلة تشكيل لوحات الحائط هي حل صناعي عالي الكفاءة مصمم لتصنيع ألواح الحائط المستخدمة في تطبيقات البناء المتنوعة.آلة تشكيل طلاء الفولاذ الملون 16 محطةمصممة لمعالجة مستمرة من البلاط الفولاذي الطلاء الملفات الشخصية اللون.وحدة تشكيل الدوال ذات 16 محطة، مما يسمح بتشكيل ورقة الصلب تدريجيا من خلال سلسلة من خطوات التشكيل.

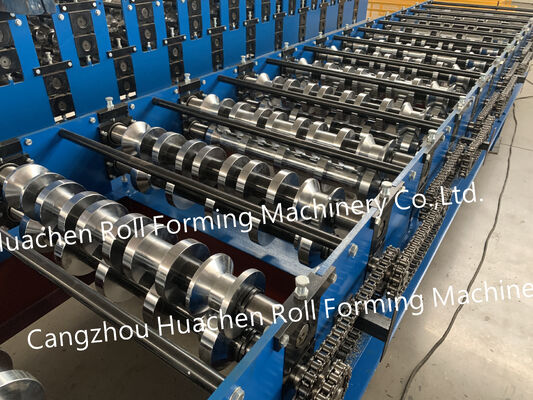

ترتيب محطة العجلات

الجهاز يحتوي علىتكوين الدوال بـ 16 محطةأثناء التشغيل، تتحرك المادة من خلال قسم التشكيل ويتم تشكيلها تدريجيا من قبل الأدوات المرتبة.

يمثل عدد محطات العجلات جزءًا مهمًا من إعداد الآلة ويجب أن يتطابق مع لون ملفات البلاط الفولاذي المطلوب.

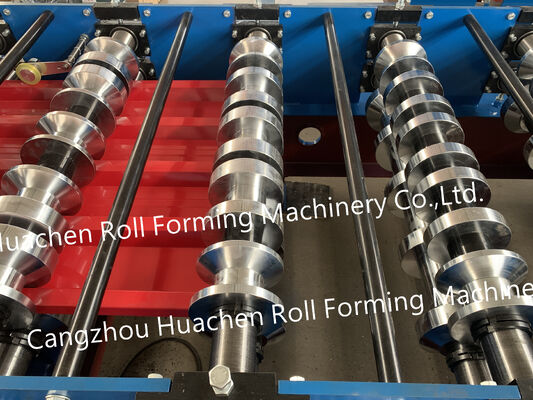

مواصفات المواد للدوائر والعمود

يتم تصنيع الألواح والعمود منفولاذ 45#.

المواصفات المقدمة تشملمعالجة التخفيف والطلاءلتلك المكونات. يستخدم هيكل تشكيلقطر العمود Φ70 ملم، توفر معايير محددة للجمعية الميكانيكية.

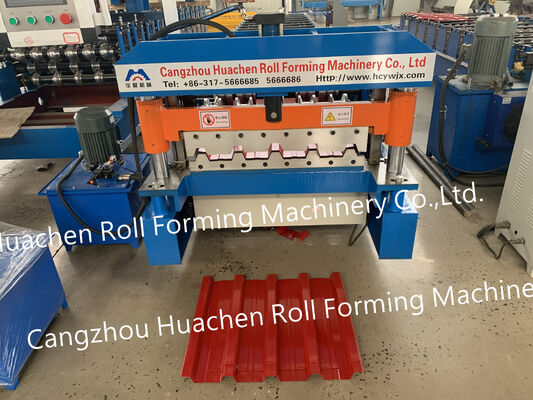

مكونات الحركة والقطع

الجهاز مجهز بـنظام نقل بالسلسلة.

قسم القطع يتبنىقطعة CR12هذه المواصفات تصف التكوين الرئيسي لجهاز النقل والقطع.

تكوين السرعة والقوة

يتم تحديد سرعة الجهاز عند15~20 متر/دقيقة.

الطاقة الكلية المطلوبة هي4+4 كيلوواط، والنظام الكهربائي مصمم380 فولت / 50 هرتز / 3 مراحل.

يجب أن يوفر موقع التثبيت مصدر طاقة متوافق وفقًا لهذه المتطلبات للجهاز.

التطبيق

الـآلة تشكيل طلاء الفولاذ الملون 16 محطةمناسبة لتشكيل مستمر لملفات تعبئة بلاط السقف من الفولاذ الملون.

مجالات التطبيق الممكنة تشمل:

• إنتاج بلاط من الفولاذ الملون
• تشكيل ملامح الأسطح
• معالجة ملفات الصفائح المعدنية
• تصنيع مواد السقف
• إنتاج ملامح المباني

يجب أن يستند اختيار الجهاز النهائي إلى مواصفات الملفات المطلوبة ومتطلبات الإنتاج.

ملخص تكوين الجهاز

تشكيل هذه الآلة يتضمن:

• 16 محطة للدراجات
• 45# أدوات الصلب والعمود
• معالجة التخفيف والطلاء
• قطر العمود Φ70 ملم
• مادة قطعة CR12
• نظام القيادة بالسلسلة
• سرعة الجهاز 15 ≈ 20 م/دقيقة
• طاقة إجمالية 4+4 كيلوواط
• 380 فولت / 50 هرتز / 3 مراحل

توفر هذه التفاصيل التقنية مرجعية للعملاء الذين يقومون بتقييمآلة تشكيل طلاء الفولاذ الملون 16 محطةلإنتاج ملفات سقف الفولاذ الملونة.
