آلة تشكيل حائط ولوحات الجدران المموجة عالية السرعة ، آلة تصنيع أوراق الحائط المعدنية
المعلم التقني لجهاز تشكيل اللوحات الجدارية والجانبية
| البند رقم |
الوصف |
المواصفات المقدمة |
| 1.0 | آلة تشكيل الألواح | |
| 1.1 | سرعة التدحرج | ما يصل إلى 15m/min ((لا يشمل وقت القطع) |
| 1.2 | سمك التدحرج | 0.3-0.6مم |
| 1.3 | المواد الخام | ملفات طلاء ملونة |
| 1.6 | دإيمنسيون | أالمباراة 8000×1600×1200 ((ملم) |
| 1.7 | العرض الفعلي | 836ملم |
| 1.8 | عرض لفائف التغذية | 1000ملم |
| 1.9 | محطات العجلات |
أالمباراة 12المحطات |
| 1.10 | مواد الأدوات | فولاذ صناعي، مغلف بالكروم |
| 1.11 | قطر العمود | Φ70ملم |
| 1.12 | الإرسال | بالسلسلة1. 2 بوصة |
| 1.13 | مواد السلسلة | 45# الفولاذ المجوهر مع التخفيف الترددي، 12أ |
| 1.14 | مواد القطع | Cr12Mov مع إطفاء HRC58-62 ° |
| 1.15 | التسامح | 10m+-1.5ملم |
| 1.16 | محطة هيدروليكية | 4 كيلوواط |
المكونات الرئيسية
| لا.. | الاسم | قكمية |
| 1 | 5 طن من السلبيةإزالة الكوالير | مجموعة واحدة |
| 2 | آلة تشكيل الألواح الرئيسية | مجموعة واحدة |
| 3 | صندوق التحكم | وحدة واحدة |
| 4 | محطة هيدروليكية | وحدة واحدة |
| 5 | خارج الطاولةs | 2 وحدةs |
تدفق عمل آلة تشكيل اللف
إزالة المكعبات من المكعبات→جهاز المستوى ️→آلة تشكيل اللفاف الرئيسية ️→القطع الهيدروليكي ️→طاولة التشغيل

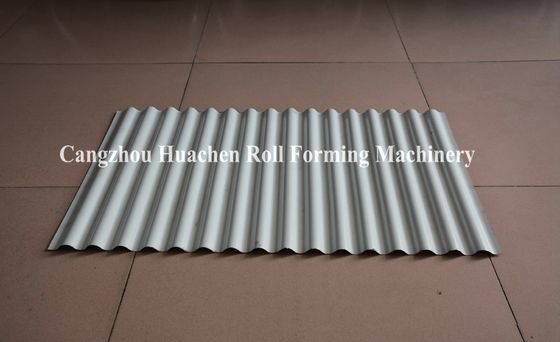

ملف المنتج
