تفاصيل المنتج:
|
| نوع المادة: | PPGI / GI | سمك المادة: | 0.45 ملم - 0.60 ملم |
|---|---|---|---|
| عرض المواد: | 333 ملم | محطة الأسطوانة: | 20 محطة |
| مادة الأسطوانة والعمود: | 45# تبريد وتلميع الفولاذ | قطر رمح: | Φ70 ملم |
| مادة القاطع: | كر 12 | طريقة القطع: | القطع الهيدروليكي |
| نوع المحرك: | محرك سلسلة | أقصى سرعة التشكيل: | 10-15 م / دقيقة |
| نظام التحكم: | التحكم في PLC | إجمالي الطاقة: | 11 + 7.5 كيلو واط |
| الجهد: | 380 فولت 50 هرتز 3 مراحل | طريقة الخياطة: | الخياطة التي يجب طيها إلى الداخل |
| ثلاثة في آلة واحدة: | تشكيل لفة؛ مِرفَق؛ ووظيفة الانكماش النهائية، جميع الوظائف الثلاث موجودة في جهاز واحد. | ||
| إبراز: | آلة تشكيل الملفات من الصلب المطر,سقف المنجر Downspout آلة الكوع,آلة تشكيل الملفوفة المنزلية,Roof Gutter Downspout Elbow Machine,Elbow Downspout Roll Forming Machine |
||
(بوب)uct وصف

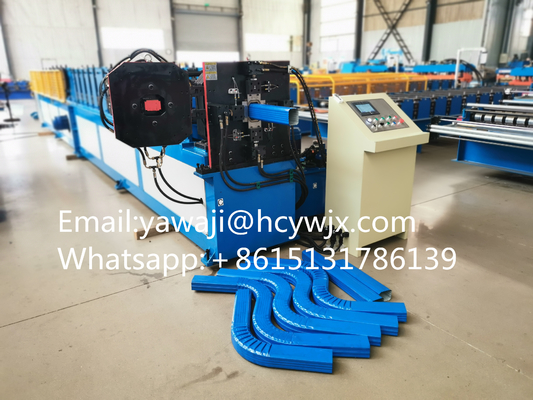

يتم وضع الصفيحة المعدنية على جهاز التغذية ونقلها إلى نظام التشكيل من خلال جهاز التغذية. في نظام التشكيل ، ينحني الأدوات باستمرار ،عمليات التلوين والتكوين الأخرى على الورقة في ترتيب وشكل محدد، بحيث تشكل الورقة تدريجيا شكل أنبوب أسفل. عندما يصل أنبوب أسفل إلى الطول المحدد ، يقوم جهاز القطع بقطعها ، مما يكمل عملية تشكيل أنبوب أسفل.
سير العمل
إزالة الملفات → تغذية المواد → تشكيل الألواح → القطع → جمع
المعلمات التقنية الرئيسية
| المواد | النوع | المواصفات المرجعية |
| سمك | 0.45ملم-0.60ملم | |
| العرض | 333ملم | |
| محطة عجلات | 20المحطات | |
| مادة الدوار والعمود | 45# الفولاذ مع معالجة الكروم | |
| قطر العمود | Φ70ملم | |
| مادة القطع | CR12 | |
| طريقة القطع | القطع الهيدروليكي | |
| نوع المحرك | محرك السلسلة | |
| السرعة القصوى للتشكيل | 10-15م/دقيقة | |
| نظام التحكم | التحكم في PLC | |
| الطاقة الإجمالية | 11+75KW | |
| الجهد | 380V50 هرتز 3(ب)الـ (هـايس) | |
| طريقة الخياطة | Tهو الخياطة ليتم طيها إلى الداخل. | |
| ثلاثة في آلة واحدة | تشكيل اللفاف، و وظيفة التقلص في النهاية، كل الوظائف الثلاثة في آلة واحدة | |
هذا الجزء يستخدم لدعم الملف.
وجعل الملفات بطريقة دوارة.
قدرة تحمل: 3T
القطر الداخلي: 470-530mm
(يمكن تعديلها حسب الطلب)

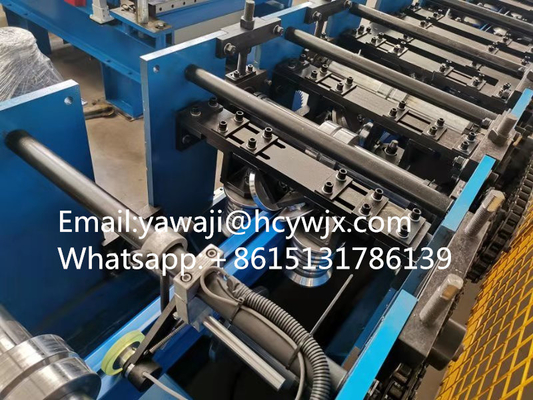

المادة هي فولاذ 45 # مع معالجة الكروم.
الأدوات المعالجة ناعمة وصلبة ولن تتصدأ.
لن يترك أي خدوش على الورقة عند العمل.
انها تستخدم 46# زيت هيدروليكي.
الغرض من محطة الضخ هذه هو التحكم في القطع لبدء العمل القطع.
التحكمالحجرة
خزانة التحكم لديها حالتين، تلقائية ويدوية.
يمكن تعيين طول الوحدة للورقة المستهدفة في خزانة التحكم.
النظام بسيط وسهل التشغيل.
القطع
مادة الشفرة هي CR12.
مع قوة عالية، صلابة أفضل ومقاومة جيدة للارتداء.
حقول التطبيق
صناعة البناء: تستخدم على نطاق واسع في أنظمة تصريف سقف المباني المختلفة ، مثل المباني السكنية والتجارية والمصانع الصناعية ، إلخ.لتوفير حلول صحية فعالة للمبانيلضمان إمكانية تصريف مياه الأمطار في الوقت المناسب وبطريقة سلسة.
الهندسة البلدية: تستخدم في بناء مرافق الصرف مثل الطرق الحضرية والجسور والأنفاق، الخ.يمكن أن تحمل الأنابيب المنخفضة المنتجة تأثير تدفق المياه الكبير ولديها أداء تصريف جيد ودائم.
المجال الزراعي: في الدفيئة الزراعية والمزارع وغيرها من الأماكن ، يمكن استخدام الأنابيب المنخفضة التي تنتجها آلة تشكيل الأنابيب المنخفضة لنظم التصريف والري ،حماية نمو المحاصيل ومراقبة بيئة التكاثر.
